20:08 Минитеплица на дачу в сад на огород своими руками | |
|

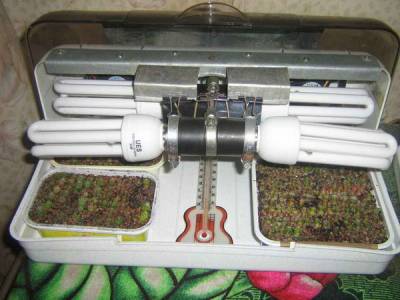

№ Комплектующее Кол-во Цена, у.е. 1. Корпус (хлебница) 1 шт. 5,5 2. Цоколь 5 шт. 1,5 3. Лампы люминесцентные компактные 30 W 4 шт. 9,5 4. Включатели 3 шт. 0,5 5. Провода 1 м 0,2 6. Алюминиевый уголок 0,5 м 0,5 7. Канцелярский зажим типа "Бульдог" 5 шт. 0,8 8. Зажим типа "Хомут" 6 шт. 1,5 9. Компьютерные вентиляторы 12V 2 шт. 7,0 10. Блок питания 1 шт. 3,5 11. Пищевая алюминиевая фольга 1 шт. 0,5 12. Двусторонний скотч 1 шт. 0,5 31,5 Некоторые пояснения 1. Такие изделия продаются повсеместно в хозяйственных и промтоварных магазинах, различного размера и цвета. Данный экземпляр на момент написания был наибольшим, но возможно есть еще более вместительные (может кто-то очень любит хлеб). 2. Цоколь под лампы нужно немножко переделать. Необходимо сделать двусторонний патрон. Делается это где-то так: I. Стандартный патрон разбирается. Вынимается керамическая вставка с контактами. II. От части с резьбой отпиливается округлость, получается кольцо. Поверхность отпила шлифуется и обезжиривается. III. В полученном кольце у основания с двух сторон надфилем вытачивается полукруглые выемки (для проводки). IV. У керамического круга молотком отбивается выступающий киль. Получается круг. V. К контактам полученного керамического круга подсоединяем проводку, выводим через выемки, с помощью суперклея соединяем два полученных кольца от патрона, сильно сжимаем (держит очень хорошо). VI. Собираем двусторонний патрон. 3. Лампы люминисцентные компактные 30 W отечественные или, конечно же, китайские. Выпускающих фирм – множество. 4 штуки хватает сеянцам с запасом – появляется характерный загар Лучше трехдуговые и длинные (двухдуговые лучше, если бы были в продаже, меньше теряется светового потока, Срок службы желает ожидать лучшего (3-4 месяца), зато дешевые и благодаря замене не уменьшается поток света. 4. 5. Проводка на выбор. 6. Уголок необходим для придания жесткости верхнему козырьку (без оного под действием тепла он деформируется) и опоры под монтаж светильника. Желательно для жесткости также укрепить и переднюю поверхность дна, что здесь пока не реализовано 7. 8. Крепление патронов. Зажим "Бульдог” – нужно 2 больших (крепиться к козырьку) и 3 маленьких (раньше было 4, одну упростил) необходимы для соединения двусторонних патронов между собой. Собирается это так. Хомут развинчиваем максимально. Петли рычажков маленьких зажимов вставляем в хомут, данную конструкцию надеваем на патрон. Так все три штуки. Ориентируем симметрично и затягиваем зажим хомута. После этого (немного придется повозиться) цепляем светильник на верхний козырек теплички. Затем для фиксации цоколей на маленькие «Бульдоги» одеваются большие – их рычажки делают распор конструкции. 9. 10. Система нагрева. В начале планировалась как охлаждение.  ... Было предусмотрено еще одно посадочное место под 40W лампу накаливания для нагрева пространства в теплице. Но температура без контроля очень быстро набегала свыше 45 °С. Поэтому и были поставлены вентиляторы. Охлаждение воздушным потоком (на максимальных оборотах) удавалось довести до 37°С, но влажность резко падала. Поэтому старое решение пересмотрелось. Сейчас за счет того, что вентиляторы дуют на люминесцентные лампы (не очень то они и холодные), теплый воздух возвращается вниз, нагревая плошки. Плюс сами лампы охлаждаются, что продлевает им срок службы. Без них верхний край корпуса начинает деформироваться. Два вентилятора работают от блока портативного питания при напряжении 7,5 – 9V, создавая температуру 35-37 °С. При больших оборотах (U = 12V), (меняя напряжение на блоке питания) достигается большая температура – до 45°С. Без продува температура 23-25 °С. 11. 12. Рефлектором служит верхняя стенка теплички. Крышка покрывается полосками двустороннего скотча. Сверху скотча крепится писщевая фольга. Для удобства тоже полосами 20 см шириной. (недостаток – портится где-то через месяца три, нужно менять, можно придумать что-нибудь другое). На фотографии не закончена замена старой фольги. Но по просьбе жены - теплица служит светильником в комнате по вечерам, поэтому здесь полная светоизоляция не добивается. Поделки для сада, дачи, огорода  | |
|
| |
|
|
|
